適用PLC

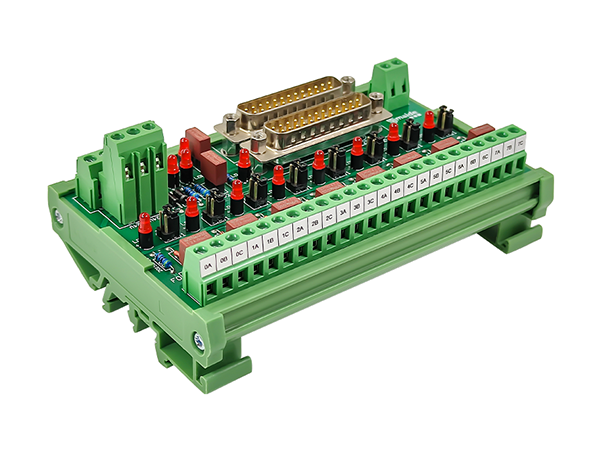

模擬量輸入端子板適用于西門子 S7-300 6ES7331-7NF00-0AB0
特性
① 支持冗余模式輸出② 8通道輸入
③ 支持TS35導軌安裝④ 每個通道保險絲保護
⑤ 支持冗余電源輸入
13625289878
產品規格參數
basic parameters
|
技術參數 |
|
|
額定工作電壓 |
24VDC |
|
每通道最大工作電流 |
250mA |
|
供電指示 |
3mm綠色LED |
|
每通道保險絲 |
250mA快斷微型方形保險絲 |
|
邏輯側供電電源保險絲 |
1A快斷微型方形保險絲 |
|
邏輯側接線 |
D-SUB連接 |
|
現場側接線 |
PCB接線端子 |
|
功耗 |
0.5W |
|
工作溫度 |
-20℃~+55℃ |
|
儲存溫度 |
-40℃~+70℃ |
|
訂貨信息 |
||
|
訂貨型號 |
尺寸（長X寬X高)(mm) |
標準包裝 |
|
SMD-8AI/Red |
130X86x53 |
1 |
|
1A快斷微型方形保險絲 |
|
|
|
250mA快斷微型方形保險絲 |
|
|

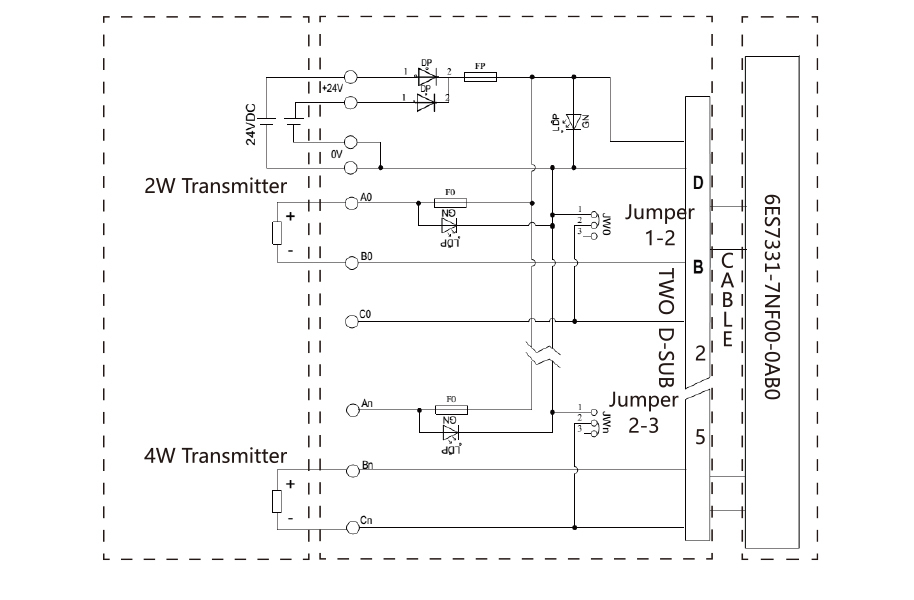

接線示意圖
