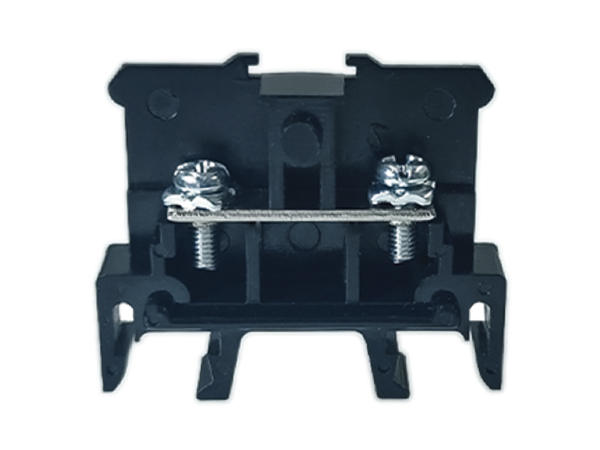

特性
① 用于電氣信號和電源傳輸
② 負載電流16A
③ 大小規格和位數可以任意組裝
④ 可以定制標記條內容
⑤ 可見截面積1.5㎜2
⑥ 支持DG-L(鋁軌)/T(鐵軌)-C45導軌安裝
⑦ 螺釘端子連接（螺釘防滑絲）
13625289878

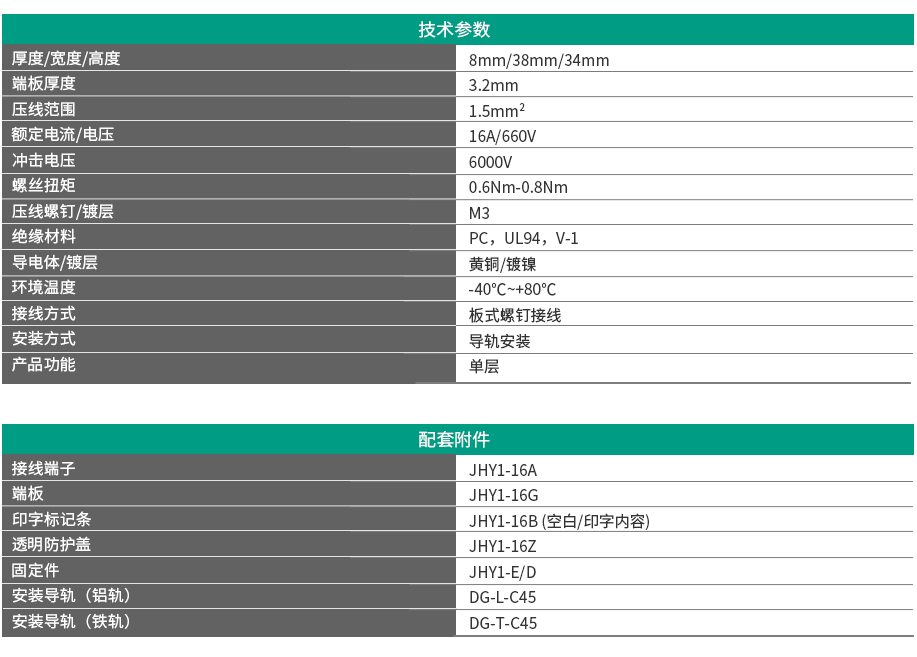

產品規格參數
basic parameters
條裝服務
Strip service
如：
10位JHY1-16A條裝型號：JHY1-1610
=接線端子10位×厚度+2個×隔板厚度+2個×固定件厚度+兩邊安裝位置（約35mm）
=10×8mm+2個×3.2mm+2個×10mm+35mm=141.4mm即145mm
A=端子總長度=8.0×P+6.4
B=導軌安裝孔中心距離≥8.0×P+31.4
C=最小導軌長度=8.0×P+26.4
D=端子厚度=8.0
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
