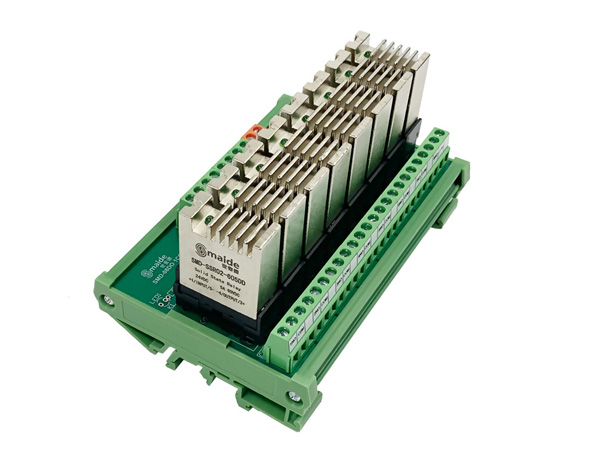

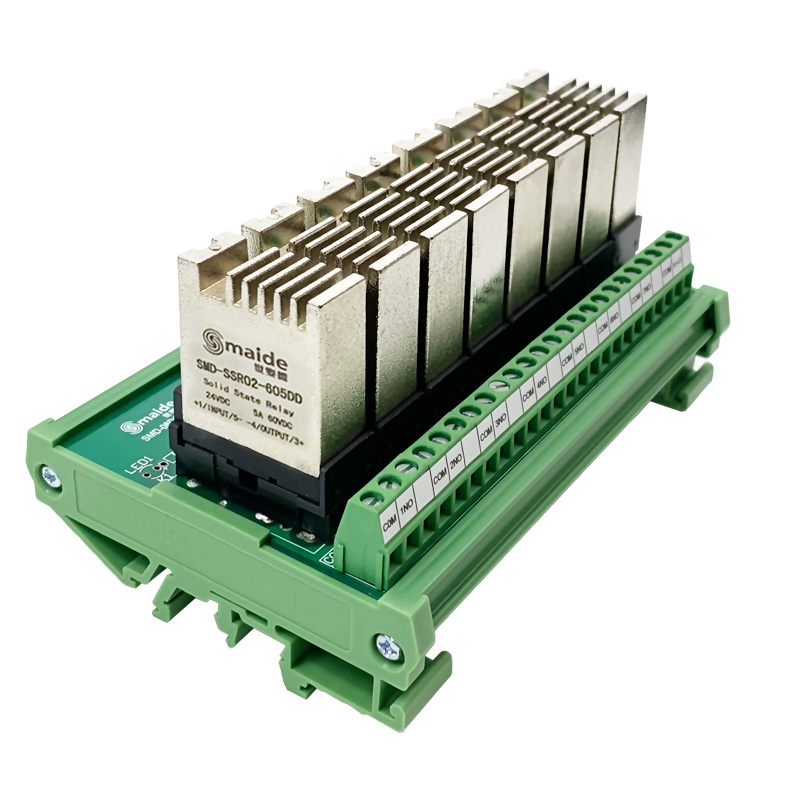

適用于
適用于需要頻繁啟動關停的系統場合。
特性
① 1、2、4、6、8、10、12、14、16通道固態繼電器隔離輸出;
② 非常緊湊,支持TS35導軌安裝;
③ 4.PNP/NPN通用。
13625289878
產品規格參數
basic parameters
技術參數 |
|
|
控制電壓范圍 |
4～32VDC(5V, 12V,24V均可) |
|
最小導通電壓 |
4 V(DC) |
|
最小關斷電壓 |
2 V(DC) |
|
最大控制電流 |
35mA |
|
負載電壓范圍 |
5-60 V(DC) |
|
最大瞬態電壓 |
60 V(DC) |
|
負載電流范圍 |
5A |
|
最大導通時間 |
1.5ms |
|
最大關斷時間 |
1.5ms |
|
LED指示燈 |
輸入端有信號時LED燈亮 |
|
TVS管 |
內置TVS管 |
|
最大浪涌電流(@10ms) |
15A |
|
斷開狀態時最大漏電流 |
1mA |
|
(在額定電壓下) |
1mA |
|
最大導通電阻 |
16mΩ(@TA=25°C) |
|
介質耐壓 |
≥1500VAC |
|
工作溫度范圍 |
-30℃～+80℃ |
訂貨信息 |
||
|
描述 |
尺寸 |
標準包裝 |
|
SMD-01DO-1NO-605DD |
17X86X62mm |
1 |
|
SMD-02DO-1NO-605DD |
37X86X62mm |
1 |
|
SMD-03DO-1NO-605DD |
52X86X62mm |
1 |
|
SMD-04DO-1NO-605DD |
67X86X62mm |
1 |
|
SMD-05DO-1NO-605DD |
81X86X62mm |
1 |
|
SMD-06DO-1NO-605DD |
97X86X62mm |
1 |
|
SMD-08DO-1NO-605DD |
127X86X62mm |
1 |
|
SMD-10DO-1NO-605DD |
157X86X62mm |
1 |
|
SMD-12DO-1NO-605DD |
187X86X62mm |
1 |
|
SMD-16DO-1NO-605DD |
247X86X62mm |
1 |
接線示意圖
wiring diagram
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最?、?采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最?、?采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
