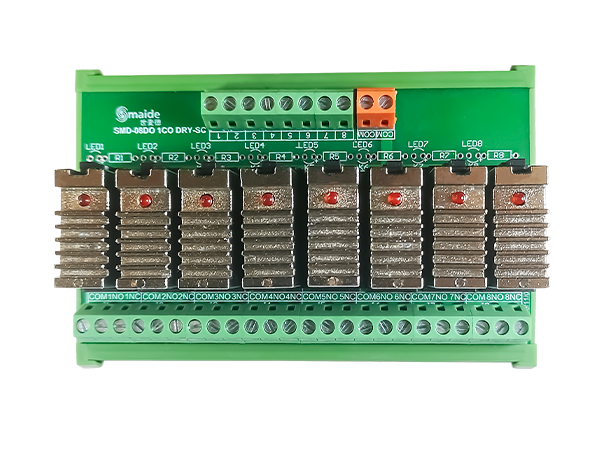

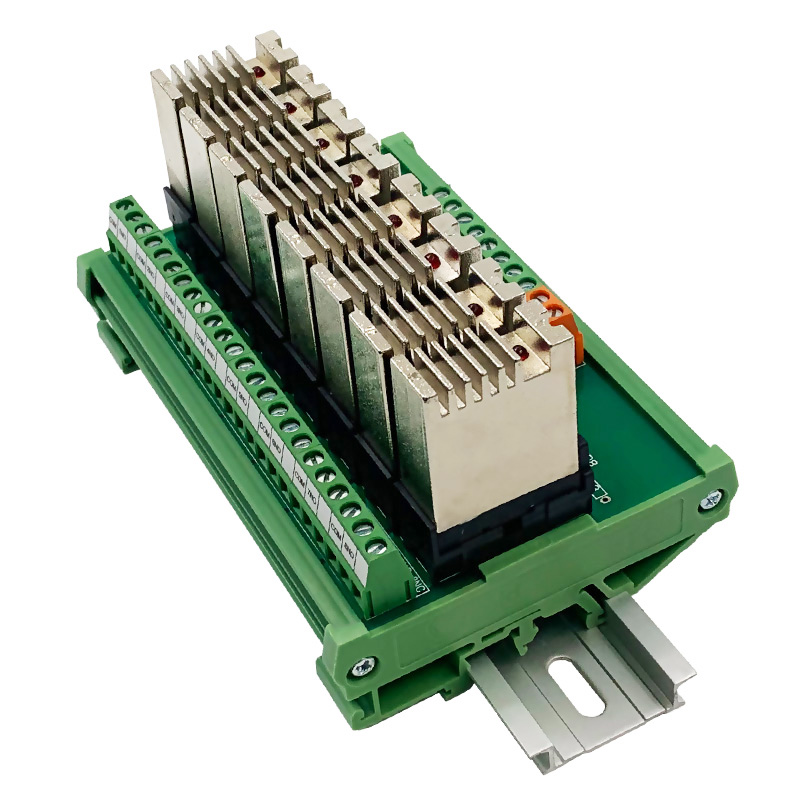

適用于
適用于需要頻繁啟動關停的系統場合。
特性
① 1、2、4、6、8、10、12、14、16通道固態繼電器隔離輸出;
② 非常緊湊,支持TS35導軌安裝;
③ 4.PNP/NPN通用。
13625289878
產品規格參數
basic parameters
技術參數 |
|
|
控制電壓 |
4～32VDC(5V, 12V,24V均可) |
|
控制電流 |
16～35mA |
|
接通電壓 |
18.5 V(DC) |
|
關掉電壓 |
10 V(DC) |
|
反向電壓 |
32 V(DC) |
|
負載電壓 |
40～440 V(AC) |
|
負載電流 |
5A |
|
瞬間電壓 |
900 V(AC) |
|
通態壓降 |
<1.6 V(DC) |
|
通斷時間 |
≤10ms |
|
斷態漏電流 |
≤10ms |
|
介質耐壓 |
≥1500 V(AC) |
|
絕緣電阻 |
5OOMΩ.500 V(DC)測試 |
|
環境溫度 |
-30℃～+80℃ |
訂貨信息 |
||
|
描述 |
尺寸 |
標準包裝 |
|
SMD-01DO-1NO-305DA |
17X86X62mm |
1 |
|
SMD-02DO-1NO-305DA |
37X86X62mm |
1 |
|
SMD-03DO-1NO-305DA |
52X86X62mm |
1 |
|
SMD-04DO-1NO-305DA |
67X86X62mm |
1 |
|
SMD-05DO-1NO-305DA |
81X86X62mm |
1 |
|
SMD-06DO-1NO-305DA |
97X86X62mm |
1 |
|
SMD-08DO-1NO-305DA |
127X86X62mm |
1 |
|
SMD-10DO-1NO-305DA |
157X86X62mm |
1 |
|
SMD-12DO-1NO-305DA |
187X86X62mm |
1 |
|
SMD-16DO-1NO-305DA |
247X86X62mm |
1 |
接線示意圖
wiring diagram
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
特性
① 本產品為20P牛頭套連接器對應20P端子—對應連接② 非常緊湊設計
③ 固定外殼設計
④ 柵欄式端子輸出
特性
① 本產品為20P牛頭套連接器對應20P端子—對應連接② 非常緊湊設計
③ 固定外殼設計
④ 柵欄式端子輸出
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V。
② 支持TS35導軌安裝
③ 負載電壓：24~230VAC,持續電流100mA
④ 端子式6.2MM厚
特性
① 本產品為40P牛角頭連接器，對應40P端子—對應連接 ② 非常緊湊設計
③ 固定外殼設計
④ 柵欄式端子輸出
