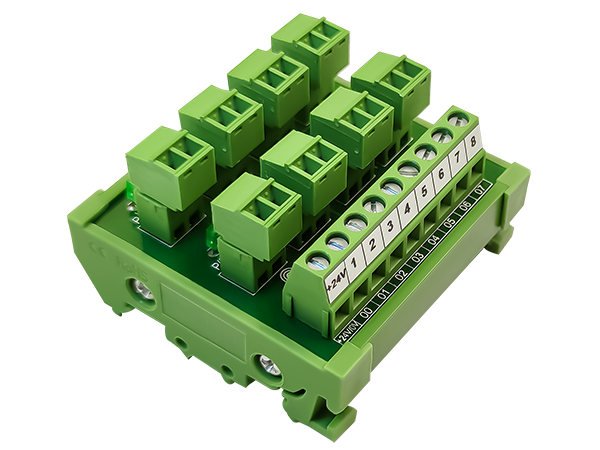

適用PLC
Panasonic Fp0、Fp∑系列PLC。
特性
① 本接線板為終端輸出型插口板，對應各種終端輸出信號連接使用; ② 配有8組2P信號輸入口，可接入2線制或3線制信號; ③ 使用10P端子臺與控制器端連接,方便進行遠程使用; ④ 采用動作LED顯示，動作狀態一目了然;配合本公司本系列其他產品，完全實現高效率省配線的連接。
13625289878
產品規格參數
basic parameters
| 技術參數 | |
| 額定電壓 | 24VDC |
| 額定電流 | 1A |
| 適合電線 | 1.5mm²/AWG16 |
| 工作溫度 | -20℃~+55℃ |
| 儲存溫度 | -40℃~+70℃ |
| 訂貨信息 | |||
| 描述 |
尺寸 |
標準包裝 | |
| S083/C |
配螺釘式插拔端子 |
57×57×38mm |
1 |
| S083-S |
配彈簧式插拔端子 |
57×57×45mm |
1 |
| S083-P/C |
配螺釘式插拔端子 |
57×57×38mm |
1 |
|
S083-P/S |
配彈簧式插拔端子 |
57×57×45mm |
1 |

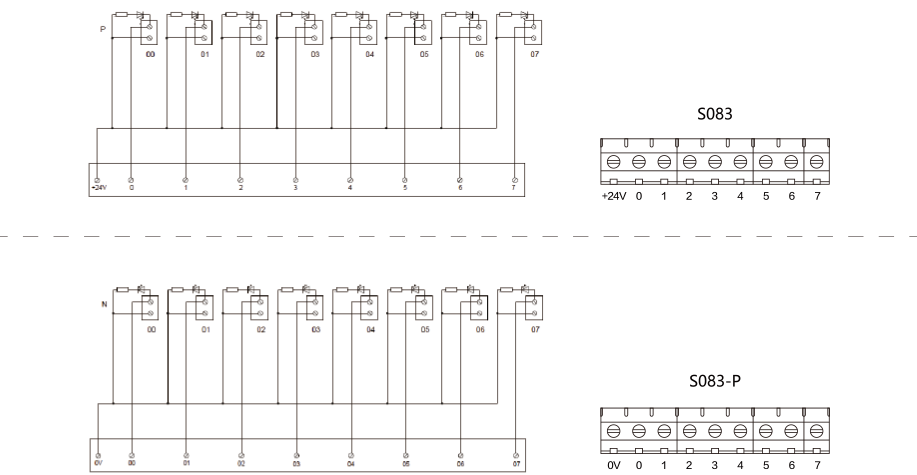

接線示意圖
wiring diagram
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
特性
① 本產品為20P牛頭套連接器對應20P端子—對應連接② 非常緊湊設計
③ 固定外殼設計
④ 柵欄式端子輸出
特性
① 本產品為20P牛頭套連接器對應20P端子—對應連接② 非常緊湊設計
③ 固定外殼設計
④ 柵欄式端子輸出
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V。
② 支持TS35導軌安裝
③ 負載電壓：24~230VAC,持續電流100mA
④ 端子式6.2MM厚
特性
① 本產品為40P牛角頭連接器，對應40P端子—對應連接 ② 非常緊湊設計
③ 固定外殼設計
④ 柵欄式端子輸出
