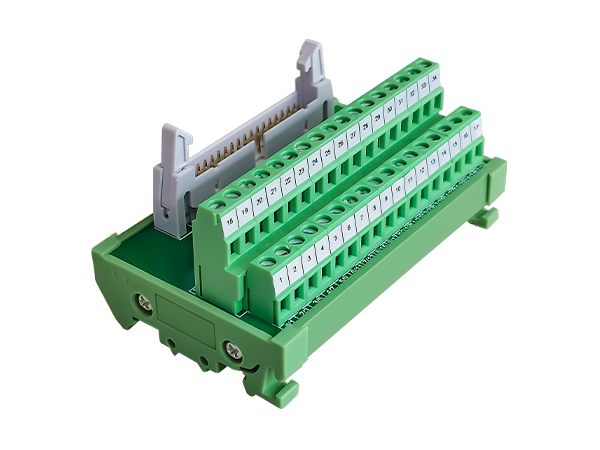

適用PLC
KEYENCE系列PLC ModuleKV-c32XA/C、
KV-C64XA/C、KV-32TA/C、KV-C64TA/C。
特性
① 本產品為34P連接器對應34P端子連接;
② 對應KEYENCE的KV-32xAC、KV-64XAC、KV-32TAC、KV-64TAC擴展板使用。
13625289878
產品規格參數
basic parameters
| 技術參數 |
|
| 額定電壓 |
24VDC |
| 額定電流 |
1A |
| 適合電線 |
1.5mm²/AWG16 |
| 工作溫度 |
-20℃~+55℃ |
| 儲存溫度 |
-40℃~+70℃ |
| 訂貨信息 |
||
| 訂貨型號 |
尺寸 |
標準包裝 |
| S023 |
93X57X47mm |
1 |
|
S023K |
93X57X47mm |
1 |
接線示意圖
wiring diagram
