適用PLC
OMRON CJ1W系列PLC、MITSUBISHl Fxseries系列。
特性

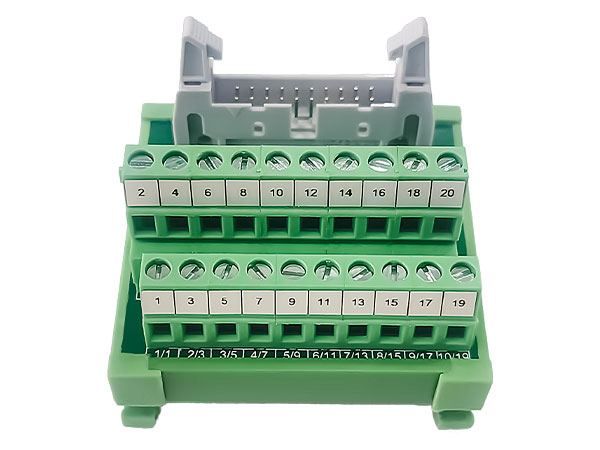

① 本產品為20P連接器對應20P端子連接;
② 可對應市面上所有帶20PMIL插頭的PLC連接。
13625289878
產品規格參數
basic parameters
| 技術參數 |
|
| 額定電壓 |
24VDC |
| 額定電流 |
1A |
| 適合電線 |
1.5mm²/AWG16 |
| 工作溫度 |
-20℃~+55℃ |
| 儲存溫度 |
-40℃~+70℃ |
| 訂貨信息 |
||
| 訂貨型號 |
尺寸 |
標準包裝 |
| S022 |
58X57X47mm |
1 |
|
S022K |
58X57X47mm |
1 |

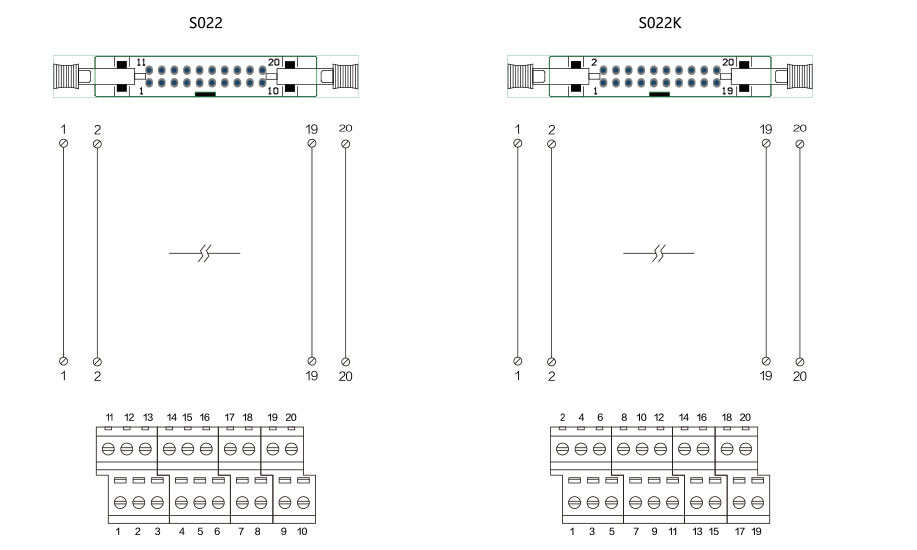

接線示意圖
wiring diagram
